在進行設計工作時，使用CorelDRAW作圖經常會用它的網格作為輔助性工具，雖然它并不是一項必須要用到的工具，但如果能夠熟練運用網格，無疑是會讓我們的制圖更加方便、嚴謹。接下來我們就來了解關于網格的參數設置，以及用一個實例操作了解如何在CorelDRAW中更好地利用網格進行繪圖。

關于網格的設置

顯示網格

在CorelDRAW界面上方工具欄中點擊【顯示網格】圖標，顯示/隱藏文檔網格。

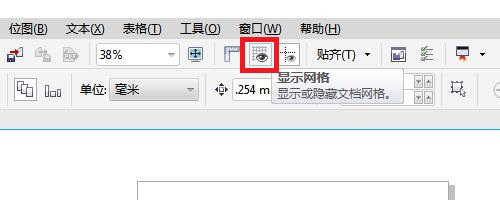

圖 1：顯示網格

網格設置

在CorelDRAW界面上方工具欄中點擊【工具】→【選項】→【文檔】→【網格】。在這里我們可以設置水平方向和垂直方向上網格的長度、基線網格間距以及像素網格的顯示顏色。

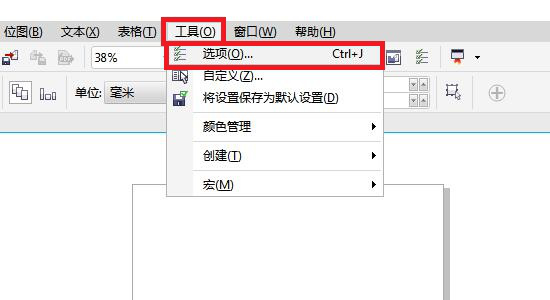

圖 2：【工具】→【選項】

網格大小

通常我們?yōu)榱朔奖阒缊D形中的線條長度，會將線條放在設置好的網格中進行比對，這樣以來就能很直觀地看出線條的長度是否符合我們的要求。

①在CorelDRAW界面上方工具欄中點擊【工具】→【選項】→【文檔】→【網格】。

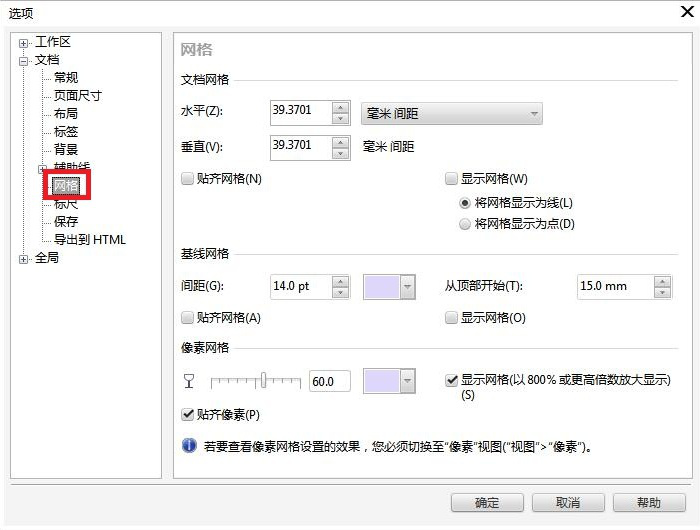

圖 3：CorelDRAW網格選項

②在文檔網格中將水平和垂直后面的參數都改為1厘米間距（如果需要使用英寸、像素等長度需要在【標尺】修改單位）。

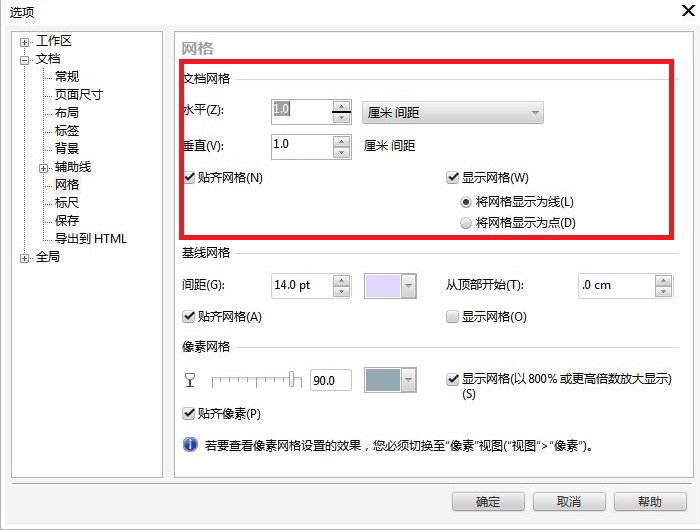

圖 4：文檔網格設置

點擊確定，這樣我們?cè)亠@示網格就可以看到網格覆蓋了整個文檔，每個網格代表1厘米長度。

利用網格制圖

在制作一些精密零件時，對零件參數的準確度要求往往非常嚴格——不論是按比例縮放還是1:1繪制，零件圖上的數據都要準確無誤。所以這時網格就是我們非常好的助手。

*步：在工具選項中設置單元格長度為1cm，選擇貼齊網格以及顯示網格。

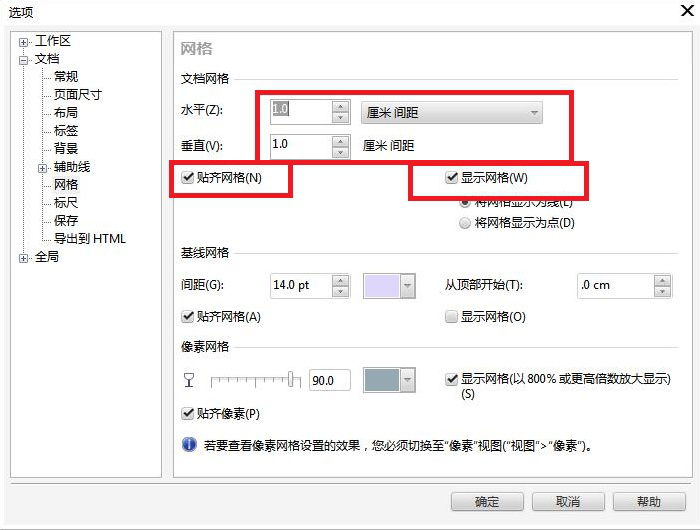

圖 5：設置網格參數

第二步：使用矩形工具繪制零件底座；橢圓工具繪制圓環；2點線工具連接各部分節點。在網格文檔中進行繪制時線條貼齊網格線，*零件圖嚴謹性。

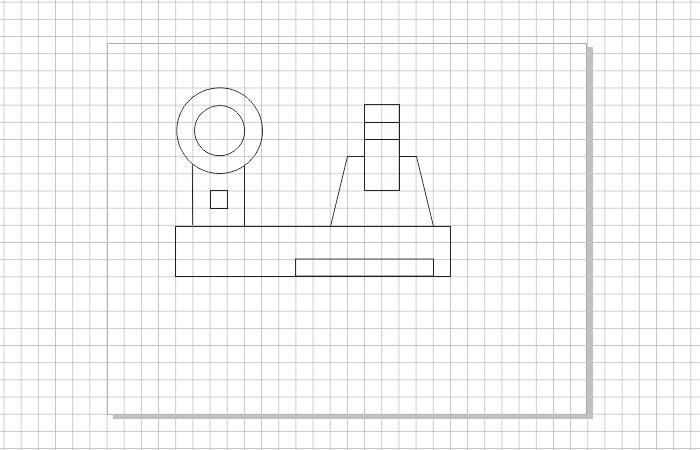

圖 6：參照網格繪圖

第三步：將零件中各部分實際長度標示出來。

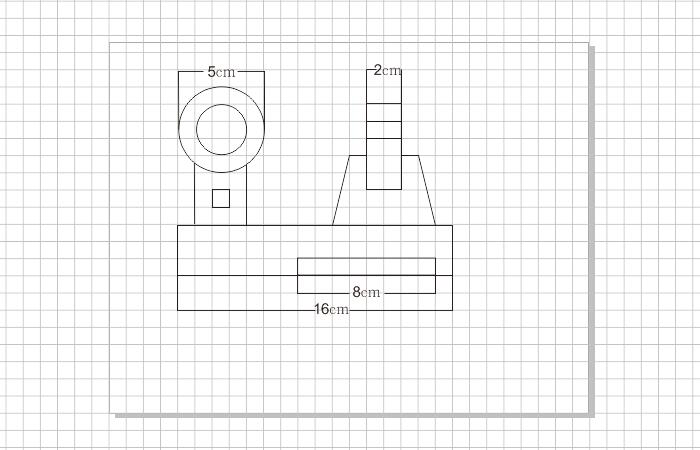

圖 7：標注長度

如果沒有網格進行參照，我們?cè)诶L制*度要求較高的圖形設計時就需要對每一步進行測量和修改，不但浪費時間而且操作也會更為復雜。所以，擅用CorelDRAW網格工具作為我們的參考是一個不錯的方法。
